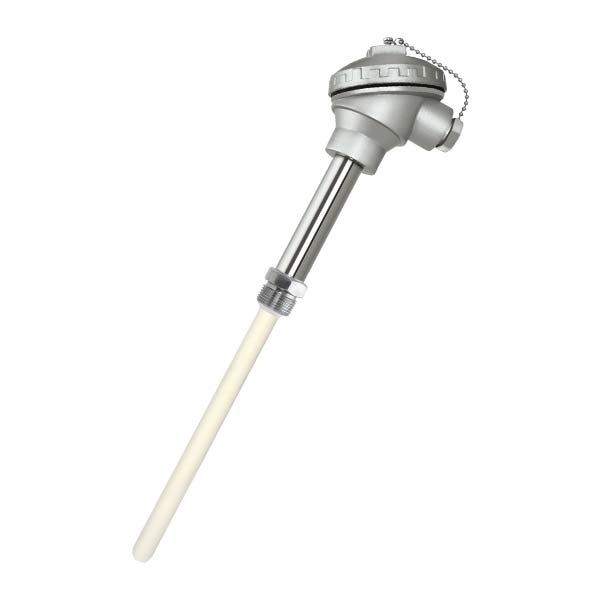

Assembly thermocouple with ceramic protection tube

MOQ: 10PCS
All types available
All sizes available
Sample available

Quantity:
  • K, J, T, E, R, etc.
  • MICC
  • Ceramic thermocouple

   Thermocouple consists of two wires, each made of different metal, welded together at one end. When the

   welded point(measuring junction) is heated, a thermoelectromotive force is produced that is proportional

   of the temperature difference between the welded point and the other end (reference junction).

   Therefore, by messuring this thermoelectromotive force either with the reference junction temperature kept

   constant or by using an automatic compensation curciut, the measuring junction temperature can be measured.

   The thermoelectromotive force of a thermocouple is independent of the diameter or length of the wire used and

   depends only on the type of wire used.



   These thermocouples are typically used in high temperature processes in furnaces in the ceramic industry,

   glassmaking, foundry and in places where the use of metallic protections due to high temperatures is not allowed,

   chemical attacks or sometimes at lower temperatures where the media or the environment atmosphere is harmful to

   metallic tubes.



   Main application at temperatures between 1000°C and 1650 °C.

Drawing
1

2
3
4



       Type of thermocouple core
       Material
       Type
       Leg        core
       material
       Leg dia        JIS C 1602        ANSI
       JIS        ANSI        Max.operating
       temp . In normal
       application()
       Max.operating
       temp . In overheated
       application()
       Max.operaring
       temp.()
       B        +        Platinum 70% + rhodium 30%        0.5        0.5        1500        1700        1700
       -        Platinum 94% + rhodium 6%        0.5        0.5
       R        +        Platinum 87% + rhodium 13%        0.5        0.5        1400        1600        1480
       -        high purity platinum        0.5        0.5
       S        +        Platinum90%+ rhodium 10%        0.5        0.5
       -        high purity platinum        0.5        0.5
       K        +        Nickel 90% + chromiun 10%
       Nickel 95% + Manganese 2%
       +Aluminum 2%
       3.2        3.2        1000        1200        1260
       2.3        1.6        900        1100        1090
       1.6        0.8        850        1050        980
       1        0.5        750        950        870
       0.65        0.32        650        850        870
       E        +
       -
       Nickel 90% +chromiun 10%
       Copper 55%+nickel 45 %
       3.2        3.2        700        800        870
       2.3        1.6        600        750        650
       1.6        0.8        550        650        540
       1        0.5        500        550        430
       0.65        0.32        450        550        430
       J        +
       -
       high purity iron
       Copper 55%+nickel 45 %
       3.2        3.2        600        750        760
       2.3        1.6        550        750        590
       1.6        0.8        500        650        480
       1        0.5        450        650        370
       0.65        0.32        400        500        370
       T        +
       -
       high purity copper
       Copper 55%+nickel 45 %
       1.6        1.6        300        350        370
       1        0.8        250        300        260
       0.65        0.5        200        250        200
       0.32        0.32        200        250        200
       In addition to the above, special thermocouples such as L type, C type (W-W26% Re), Cu-CoAu etc,are available


       MI type probe data
       Sheath Material        Outer Sheath(mm)        Core Wire Dia.(mm)
       K, N
       Types
       E, J, T
       Types
       S, R
        Types
       B Type        Out Dia.        Wall Thickness        K,N,E,J,T Types        S,R,B Types
       SS304,
       SS321,
        SS316,
       SS310,
        Incl600,
       Nicrobell
       SS304,
       SS321,
       SS316
       Incl600,
       Nicrobell
       Incl600,
       Nicrobell
       0.5        0.05-0.10        0.08-0.12        ---
       1.0        0.10-0.20        0.15-0.20        ---
       1.5        0.15-0.25        0.23-0.30        ---
       1.6        0.16-0.26        0.26-0.36        ---
       2.0        0.25-0.35        0.40-0.50        0.25-0.30
       3.0        0.38-0.48        0.50-0.60        0.30-0.40
       3.2        0.48-0.58        0.58-0.68        0.30-0.40
       4.0        0.52-0.62        0.60-0.70        0.35-0.40
       4.8        0.73-0.83        0.75-0.85        0.40-0.45
       5.0        0.78-0.88        0.80-0.90        0.40-0.45
       6.0        0.98-1.08        0.90-1.10        0.45-0.50
       6.4        1.05-1.15        1.02-1.12        0.45-0.50
       8.0        1.30-1.44        1.30-1.40        0.45-0.50
       12.7        1.75-1.90        1.95-2.05        ---
