Probe Type Thermocouple

MOQ: 10pcs
All types available
All sizes available
Sample available

Quantity:
  • K, J, T, E, R, etc.
  • MICC
 Thermocouple consists of two wires, each made of different metal, welded together at one end. When the
 welded point(measuring junction) is heated, a thermoelectromotive force is produced that is proportional
 of the temperature difference between the welded point and the other end (reference junction).
 Therefore, by messuring this thermoelectromotive force either with the reference junction temperature kept
 constant or by using an automatic compensation curciut, the measuring junction temperature can be measured.
 The thermoelectromotive force of a thermocouple is independent of the diameter or length of the wire used and
 depends only on the type of wire used.

 Thermocouples in this series are available in a variety of materials, diameters and calibrations to meet your
 specific needs. Can be supplied with:

 Pot–Protects the connection between the mineral insulated cable and the wire assuring a reliable and durable
  measurement.

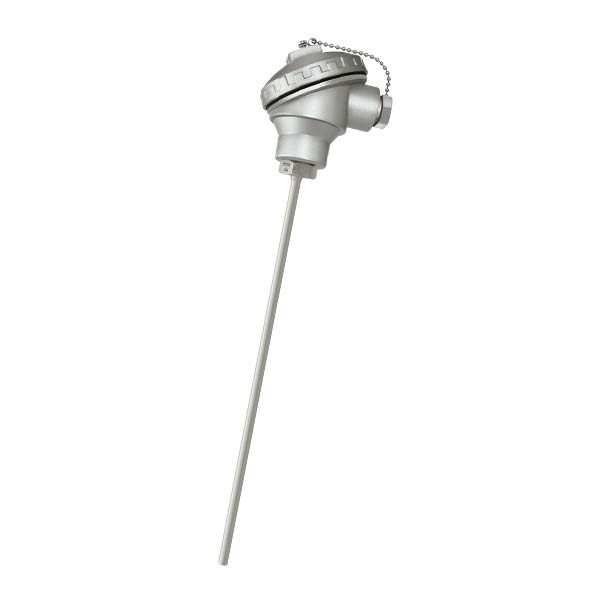

 Head– Protects the connections from dust, moisture and installations in areas classified as explosive atmosphere
 (explosion proof) and can be supplied assembled with temperature transmitter.

 Our explosion proof head with thermosensors possess Compliance Certificate Ex.
 Certificate in accordance with the electrical equipment conformity evaluation regulation for explosive atmospheres
 (Certificate N° NCC 6788/10X Marking: BR-Ex d IIC T6 Gb IP66).

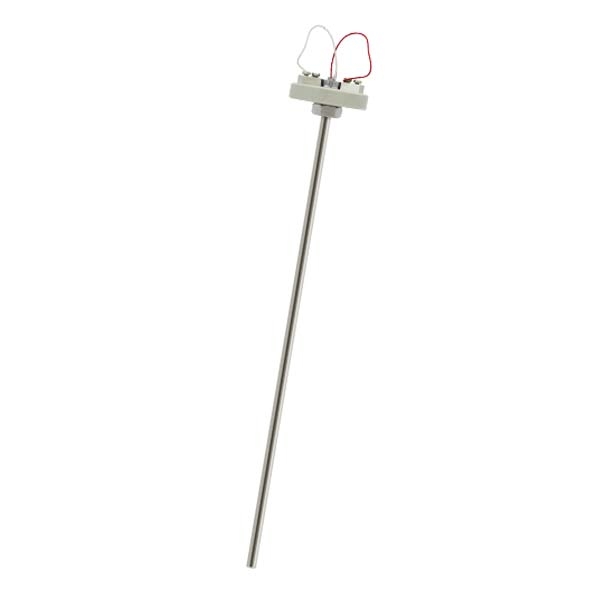

 Wiring block– This assembly allows the directly use in the process or as replacement elements used in assemblies
  with protection tubes or with wells and heads;

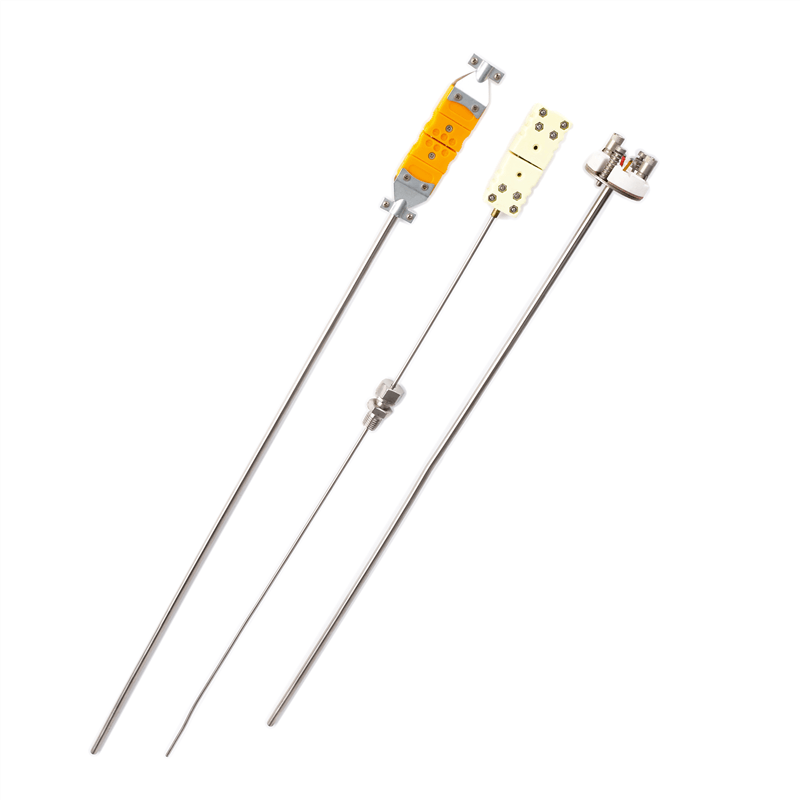

 Connectors – Allows an easy and quick connection with the wire or extension cables. The connector is polarized,
 the negative pin has a large diameter avoiding the inversion of the link. Available in two sizes, standard and mini.


       Drawing
       3

       Type of Thermocouple Core
       Material
       Type
       Leg        core
       material
       Leg dia        JIS C 1602        ANSI
       JIS        ANSI        Max.operating
       temp . In normal
       application()
       Max.operating
       temp . In overheated
       application()
       Max.operaring
       temp.()
       B        +        Platinum 70% + rhodium 30%        0.5        0.5        1500        1700        1700
       -        Platinum 94% + rhodium 6%        0.5        0.5
       R        +        Platinum 87% + rhodium 13%        0.5        0.5        1400        1600        1480
       -        high purity platinum        0.5        0.5
       S        +        Platinum90%+ rhodium 10%        0.5        0.5
       -        high purity platinum        0.5        0.5
       K        +        Nickel 90% + chromiun 10%
       Nickel 95% + Manganese 2%
       +Aluminum 2%
       3.2        3.2        1000        1200        1260
       2.3        1.6        900        1100        1090
       1.6        0.8        850        1050        980
       1        0.5        750        950        870
       0.65        0.32        650        850        870
       E        +
       -
       Nickel 90% +chromiun 10%
       Copper 55%+nickel 45 %
       3.2        3.2        700        800        870
       2.3        1.6        600        750        650
       1.6        0.8        550        650        540
       1        0.5        500        550        430
       0.65        0.32        450        550        430
       J        +
       -
       high purity iron
       Copper 55%+nickel 45 %
       3.2        3.2        600        750        760
       2.3        1.6        550        750        590
       1.6        0.8        500        650        480
       1        0.5        450        650        370
       0.65        0.32        400        500        370
       T        +
       -
       high purity copper
       Copper 55%+nickel 45 %
       1.6        1.6        300        350        370
       1        0.8        250        300        260
       0.65        0.5        200        250        200
       0.32        0.32        200        250        200


       MI type probe data
       Sheath Material        Outer Sheath(mm)        Core Wire Dia.(mm)
       K, N
        Types
       E, J, T
        Types
       S, R
       Types
       B Types        Out Dia.        Wall Thickness        K,N,E,J,T Types        S,R,B Types
       SS304,
       SS321,
       SS316,
       SS310,
       Incl600,
       Nicrobell
       SS304,
       SS321,
       SS316
       Incl600,
       Nicrobell
       Incl600,
       Nicrobell
       0.5        0.05-0.10        0.08-0.12        ---
       1.0        0.10-0.20        0.15-0.20        ---
       1.5        0.15-0.25        0.23-0.30        ---
       1.6        0.16-0.26        0.26-0.36        ---
       2.0        0.25-0.35        0.40-0.50        0.25-0.30
       3.0        0.38-0.48        0.50-0.60        0.30-0.40
       3.2        0.48-0.58        0.58-0.68        0.30-0.40
       4.0        0.52-0.62        0.60-0.70        0.35-0.40
       4.8        0.73-0.83        0.75-0.85        0.40-0.45
       5.0        0.78-0.88        0.80-0.90        0.40-0.45
       6.0        0.98-1.08        0.90-1.10        0.45-0.50
       6.4        1.05-1.15        1.02-1.12        0.45-0.50
       8.0        1.30-1.44        1.30-1.40        0.45-0.50
       12.7        1.75-1.90        1.95-2.05        ---
