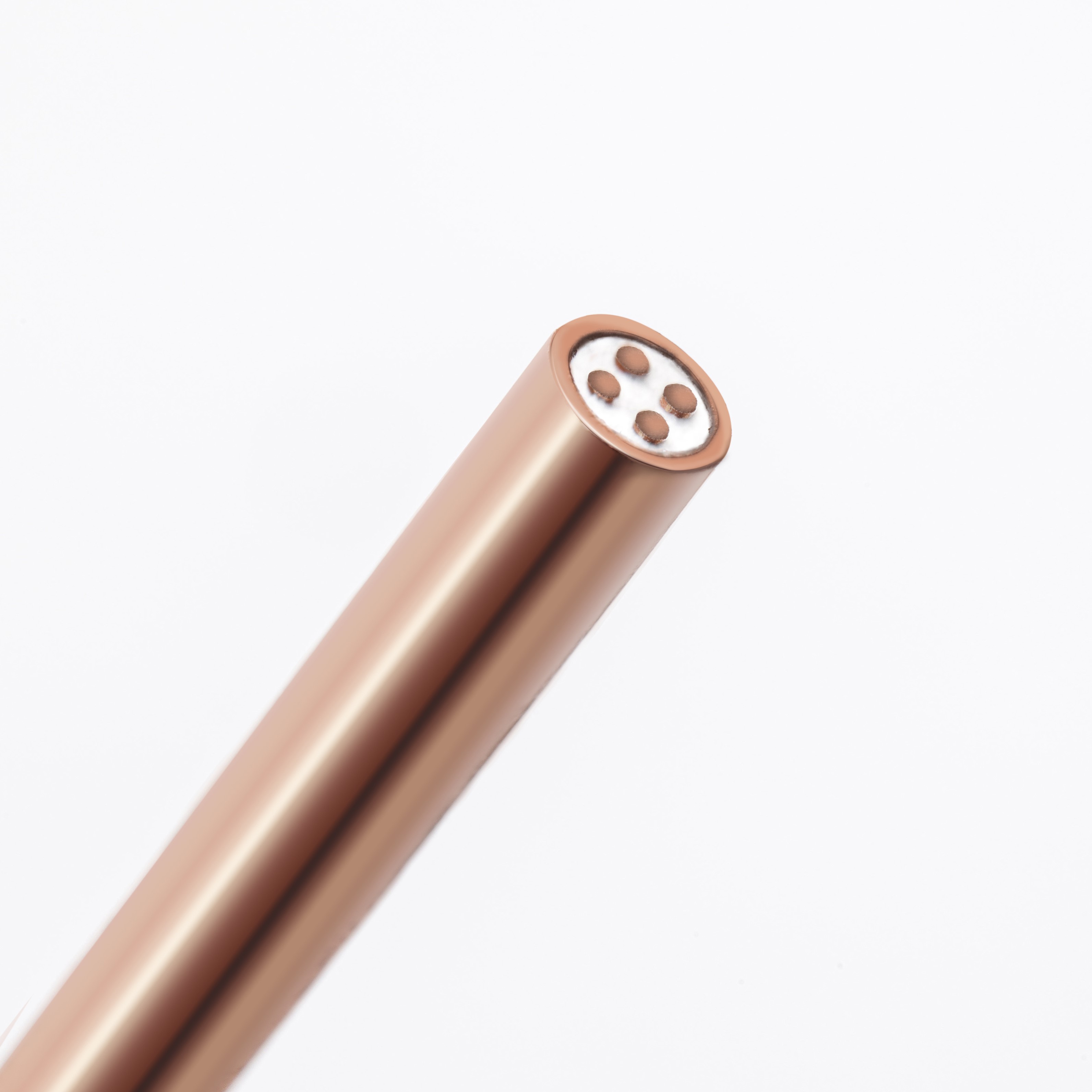

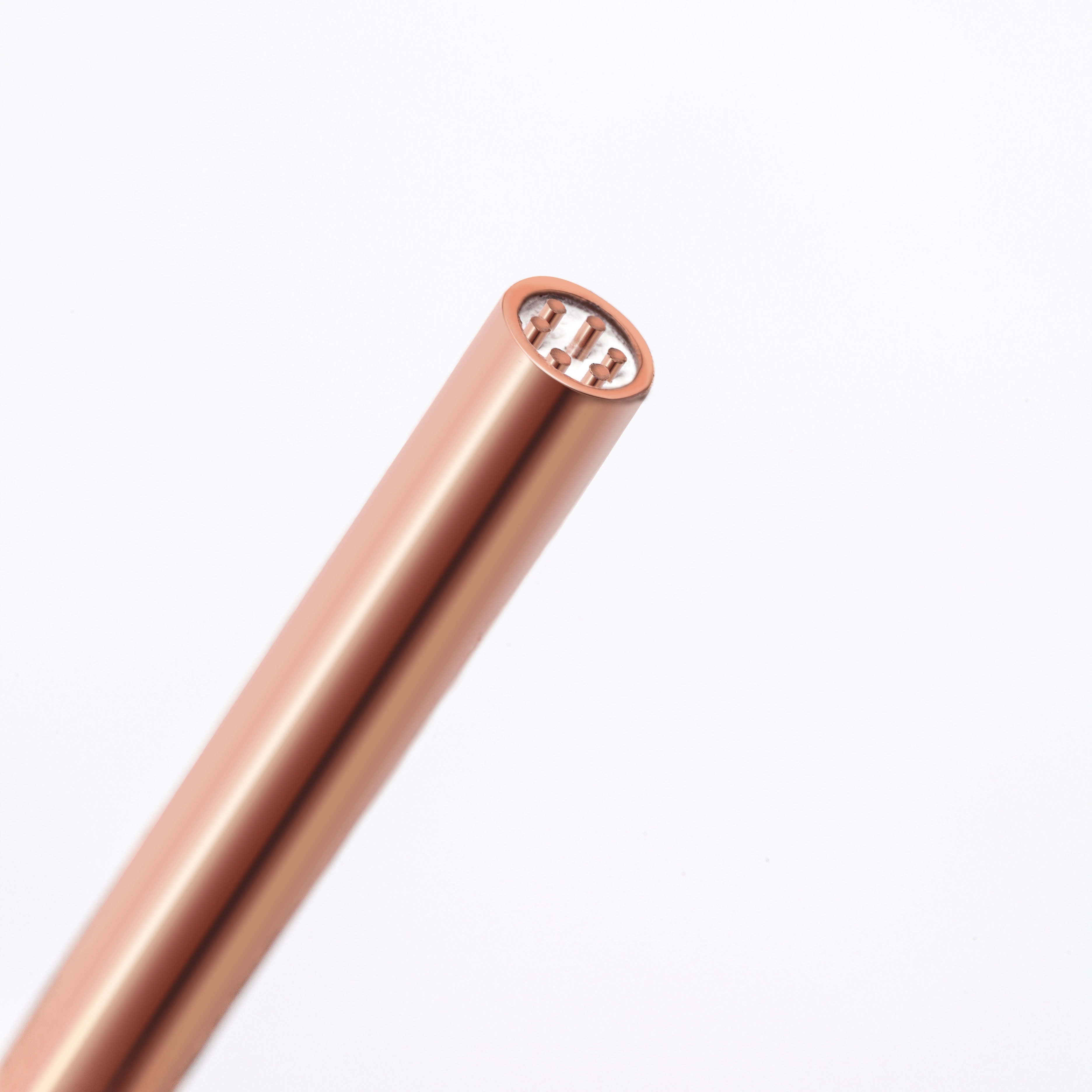

Cu Sheath

Quantity:
  • K, J, T, E, R, etc.
  • MICC
    MI thermocouple cable detail:

 1). Conductor material: NiCr-NiSi, NiCrSi-NiSi, NiCr-Konstantan, Fe-Konstantan, Cu-Konstantan
     2). Core number: 2, 4 or 6 cores
     3). Sheath material: SS321(SS304), SS316, SS310, INCL600
     4). Insulator: 99.6% high purity MgO
     5). Dia(mm): from 0.25mm to 12.7mm

Wall thickness table

Outer Sheath(mm)Core Wire Dia.(mm)Sheath MaterialLength(m)
Out Dia.Wall ThicknessK,N,E,J,T TypesS,R,B TypesK,N TypesE,J,T TypesS,R TypesB Types
0.50.05-0.100.08-0.12---SS304, SS321, SS316, SS310, INCL600SS304, SS321, SS316INCL600, INCL800INCL600, INCL800500
1.00.10-0.200.15-0.20---300
1.50.15-0.250.23-0.30---200
1.60.16-0.260.26-0.36---200
2.00.25-0.350.40-0.500.25-0.30180
3.00.38-0.480.50-0.600.30-0.4080
3.20.48-0.580.58-0.680.30-0.4075
4.00.52-0.620.60-0.700.35-0.4070
4.80.73-0.830.75-0.850.40-0.4540
5.00.78-0.880.80-0.900.40-0.4540
6.00.98-1.080.90-1.100.45-0.5030
6.41.05-1.151.02-1.120.45-0.5030
8.01.30-1.441.30-1.400.45-0.5020
12.71.75-1.901.95-2.05---10



Max temperature table


       Product Name        Code        Type           Sheath material         Outer dia.(mm)              Temperature
       Ni Cr - Ni Si


              KK



                 K
                    SS304                0.5-1.0                     400
                    SS321                1.5-3.2                      600
                    SS316                4.0-8.0                      800
                       0.5-1.0                      500
                    SS310                1.5-3.2                      800
                   INCL600                4.0-6.4                      900
                       8.0-12.7                     1000



           Ni Cr Si - Ni Si



             NK



                N
                    SS304                0.5-1.0                      400
                    SS321                1.5-3.2                      600
                    SS316                4.0-8.0                      800
                       0.5-1.0                      500
                    SS310                1.5-3.2                      800
                   INCL600                4.0-6.4                      900
                       8.0-12.7                     1000

                   Ni Cr-                      Konstantan

              EK

                E
                    SS304                0.5-1.0                      400
                    SS321                1.5-3.2                      500
                    SS316                4.0-8.0                      800

           Fe - Konstantan

             JK

               J
                    SS304                   1.0                      300
                    SS321                1.5-3.2                      500
                    SS316                4.0-8.0                      800

           Cu - Konstantan

             TK

               T
                    SS304                   1.0                 -200-100
                    SS321                  1.5-3.2                  100-200
                    SS316                4.0-8.0                  100-350
  Calibration Tolerance




               Name

         Type
                                                    Class of Accuracy
                                    I                                     II
       Tolerance               Temperature           Tolerance           Temperature
       Ni Cr - Ni Si             K
       1.5℃ or 0.4%t
                 -40~1000

       2.5℃ or 0.75%t
            -40~1000
       Ni Cr Si- Ni Si             N                  -40~1000             -40~1000
       Ni Cr - Konstantan             E                   -40~800             -40~800
       Fe - Konatantan             J                   -40~750             -40~750
       Cu - Konstantan             T        1.5℃ or 0.4%t                   -40~350        1℃ or 0.75%t             -40~350
       Pt Rh 10 - Pt             S        1℃ or 1+(t-1100)x0.003                   0~1600
       1.5℃ or 0.25%t
             0~1600
       Pt Rh 13 - Pt             R                   0~1600              0~1600
       Pt Rh 13 - Pt Rh 6             B                    ---                         ---             600~1700


Sheath specification


       Outer Sheath(mm)                  Core Wire Dia.(mm)                Sheath Material        Coil Length(m)
        Out Dia.               Wall   Thickness           K,N,E,J,T             Types        S,R,B Types        K,J, T, E, N Types        S,R, B Types
             0.5            0.05-0.10            0.08-0.12                  ---



       SS304, SS321, SS316, SS310, INCL600






       INCL600, INCL800
              500
             1.0            0.10-0.20            0.15-0.20                  ---               300
            1.5            0.15-0.25            0.23-0.30                  ---               200
            1.6            0.16-0.26            0.26-0.36                  ---               200
            2.0            0.25-0.35            0.40-0.50           0.25-0.30               180
            3.0            0.38-0.48            0.50-0.60           0.30-0.40                80
            3.2            0.48-0.58            0.58-0.68           0.30-0.40                75
            4.0            0.52-0.62            0.60-0.70           0.35-0.40                70
            4.8            0.73-0.83            0.75-0.85           0.40-0.45                40
            5.0            0.78-0.88            0.80-0.90           0.40-0.45                40
            6.0            0.98-1.08            0.90-1.10           0.45-0.50                30
            6.4            1.05-1.15           1.02-1.12           0.45-0.50                30
            8.0            1.30-1.44           1.30-1.40           0.45-0.50                20
           12.7            1.75-1.90           1.95-2.05                  ---                10
